熱敏電阻是通過根據溫度改變電阻值而用作溫度傳感器的裝置。NTC熱敏電阻的溫度與電阻值之間的關系，
Rth [Ω]：T
B 處的熱敏電阻電阻值[K]：B常數
R 0 [Ω]：
T 0時的參考電阻0 [K]：參考溫度
T [K]：熱敏電阻溫度

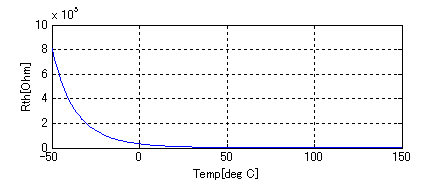

大致上，存在上述公式的關系。這種關系如下圖所示。
等式中的B稱為B常數，它表示對熱敏電阻溫度的敏感性。B常數越大，電阻值相對于溫度變化的變化越尖銳，這在待測溫度較窄或僅為一點時是有效的。

相反，B常數越小，電阻值隨溫度變化的變化越慢，這適合于在寬溫度范圍內測量。但是，B常數的選擇范圍很窄，通常為3000到5000 [K]。

使用熱敏電阻的溫度測量電路如右圖所示，通常通過上拉電阻將NTC熱敏電阻簡單地連接到恒壓源Vp。

該系統中溫度與Vth之間關系的一個例子如下圖所示。

考慮該圖中從溫度到電壓Vth的轉換靈敏度。例如，如果如上所示定義為在具有這種特征的系統的溫度測量范圍100℃以上，以電壓Vth的溫度的轉換靈敏度是NG作為設定變得非常低。與此相反，在±20°左右一45℃下位范圍，它會被轉換靈敏度Dekiru溫度測量可以提高溫度的精度的電壓Vth。

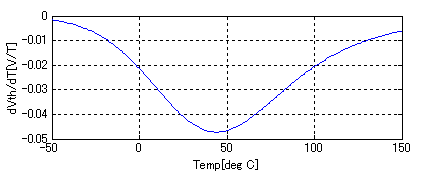

這里，從感興趣的溫度到電壓Vth的轉換靈敏度對應于上圖中的曲線斜率。因此，上曲線斜率（差分dVth / dT）波形如下所示。

從溫度到電壓Vth的轉換靈敏度可以說是轉換增益，并且必須確保盡可能大（標量）該增益（靈敏度）以便在測量溫度范圍內獲得原始精度。

具體地，設置使得增益的峰值接近測量溫度范圍的中心，并將測量溫度范圍的上限和下限的增益設置為相同的值。一般情況下，在從測量溫度范圍和熱敏電阻條件確定最佳上拉電阻值時，無法推導出代數，因此在嚴格設計時使用本頁所述的工具很方便。

然而，重要的是要知道熱敏電阻的實際B常數不是恒定值，而是變化以便偏離參考溫度到高溫側和低溫側。在這個工具中，模擬用B常數常數值，得到的結果是一個粗略的指導。在實際設計中，必須檢查制造商的數據表并在實際機器上進行確認。

作為一種實用的溫度測量規范，我認為有許多要求我們只想精確測量?jī)蓚€(gè)點，即低溫側和高溫側。例如，當不需要諸如電池充電中的低溫保護和高溫保護之類的中間溫度測量精度時。在這種情況下，上部系統將使用溫度范圍內精度最低的兩個點。為了獲得這兩點的高精度，我們引入了如下所示的R變化系統。
在低溫測量時，SW關閉，類似于以前的系統，R1和熱敏電阻系統，SW在高溫測量時開啟，它成為R1和R2以及熱敏電阻系統的并聯組合電阻。在高溫測量時（當SW接通時），可以通過從Vp減去SW導通電壓來計算。該工具所需的上拉電阻值為R1 // R2的組合電阻值
