熱敏電阻源自術語“敏感的電阻元件”，是一種用于測量溫度的非常準確且經濟實惠的傳感器。有兩種類型，NTC(負溫度系數)和PTC(正溫度系數)，它是通常用于測量溫度的NTC熱敏電阻。

　　熱敏電阻簡介

　　熱敏電阻是具有咸應溫度的電阻元件。這個名字來源于更具描述性的術語“熱敏電阻”。業界一般認為熱敏電阻首先在1833年由邁克爾·法拉第發現，盡管應用于商業上的熱敏電阻直到1930年才被制造出來。目前熱敏電阻已廣泛應用于各種電子應用，尤其是溫度傳感器的加工。熱敏電阻的附加用途包括限流器，電流保護器和加熱元件。

　　熱敏電阻是一種半導體，這意味著它們比導電材料具有更大的電阻，但是比絕緣材料具有更低的電阻。 熱敏電阻的溫度與其電阻之間的關系高度依賴于其組成的材料。制造商通常以高精確度確定這一特性，因為這是熱敏電阻買家感興趣的主要特征。


　　

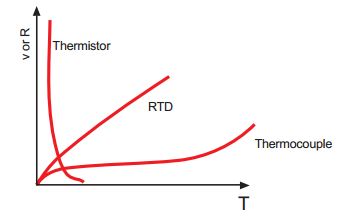

　　NTC熱敏電阻和RTD的比較

　　與以幾乎以線性方式改變電阻的RTD相比，NTC熱敏電阻具有高度非線性的電阻變化，并通過溫度升高實際降低其電阻。熱敏電阻補廣泛用于測量溫度的原因主要是：
1、它們每個溫度的更高的電阻變化提供更高的分辨率

　　2、高水平的重復性和穩定性

　　3、互換性好

　　4、小尺寸意味著對溫度變化的快速反應

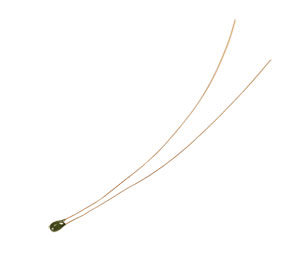

　　熱敏電阻芯片封裝涂料通常包括：

　　1、用于較低溫度使用的環氧樹脂涂料[通常為-50至150°C(-58至316°F)]

　　2、用于更高溫度應用的玻璃涂層[通常為-50至300°C(-58至572°F)

　　3、這些涂層用于保護熱敏電阻芯片和電線連接處，同時提供一些防止?jié)穸然蚋g的保護。

　　4、熱敏電阻通常供應非常小的直徑(#32AW或0.008“直徑)實心銅或銅合金線，正常情況下導線會進行鍍錫，以方便焊接。


　　熱敏電阻的耐堿性

　　NTC熱敏電阻隨溫度升高而下降。熱敏電阻提供的每度度的電阻變化量也是如此。相對較低的溫度應用(-55至約70°C)通常使用較低電阻的熱敏電阻(2252至10,000Ω)。更高的溫度應用通常使用更高電阻的熱敏電阻(高于10,000Ω)來優化在所需溫度下每度的電阻變化。熱敏電阻有各種電阻和“曲線”。電阻通常在25°C(77°F)下規定。

　　熱敏電阻的溫度曲線

　　熱敏電阻的線性與RTD和熱電偶不同，熱敏電阻不具有與其電阻對溫度特性或曲線相關的標準。因此，有很多不同的選擇。

　　每個熱敏電阻材料提供不同的電阻 - 溫度“曲線”。一些材料提供更好的穩定性，而另一些材料具有更高的電阻，因此它們可被制造成更大或更小的熱敏電阻。


　　如何選擇最合適的熱敏電阻

　　無論您是替換現有的熱敏電阻，還是選擇新的熱敏電阻，都需要3個關鍵信息來獲得所需的結果。這些是：

　　1、為您的新應用選擇正確的基極電阻，或正確指定需要更換的熱敏電阻的電阻阻值

　　2、指定電阻與溫度的關系(B值)，或者替換應用，請確認您已知現有的熱敏電阻信息

　　3、熱敏電阻尺寸或傳感器封裝形式


　　最常見的熱敏電阻阻值：

　　2252Ω

　　3000Ω

　　5000Ω

　　10,000Ω

　　30,000Ω

　　50,000Ω

　　1MΩ(1,000,000)


　　熱敏電阻的精度

　　熱敏電阻是最準確類型的溫度傳感器之一。根據特定的溫度傳感器型號，常用的熱敏電阻的精度為±0.1°C至±0.5°C。


　　熱敏電阻穩定性

　　成品熱敏電阻元件具有化學穩定性，并且不受老化影響。


　　尺寸或傳感器封裝形式

　　一旦確定了正確的電阻和B值，用戶應該考慮如何使用熱敏電阻。當為熱敏電阻傳感器選擇正確的尺寸或包裝時，有助于記住像任何其他傳感器一樣，熱敏電阻僅測量其自身的溫度。

　　熱敏電阻芯片一般不設計用于直接浸入工藝。它們是能夠快速變化溫度的小型設備，因為它們與環境之間的唯一環境是環氧樹脂的薄涂層。敏創電子可提供全面的傳感器系列，保護熱敏電阻，同時允許其用于各種應用。以下是這些樣式中的一些樣本。

　　一般用途

　　通用傳感器設計是可以適應各種用途的設計。從電子設備到結構，過程和設計和可靠性測試應用，這些傳感器易于安裝和監控。MC-950是這種結構的一個案例。一個帶#8-32螺柱的小型SST外殼可以安裝在任何#8-32螺紋孔中，占用的空間很小。


　　液體浸入測量

　　當需要直接接觸于液體時，需要保護熱敏電阻免受腐蝕，并將其置于液體中，以監測到所需的溫度。這通常使用封閉式管和特別設計的外殼來實現。必須注意確保熱敏電阻具有良好的熱路徑，并且熱質量盡可能小。

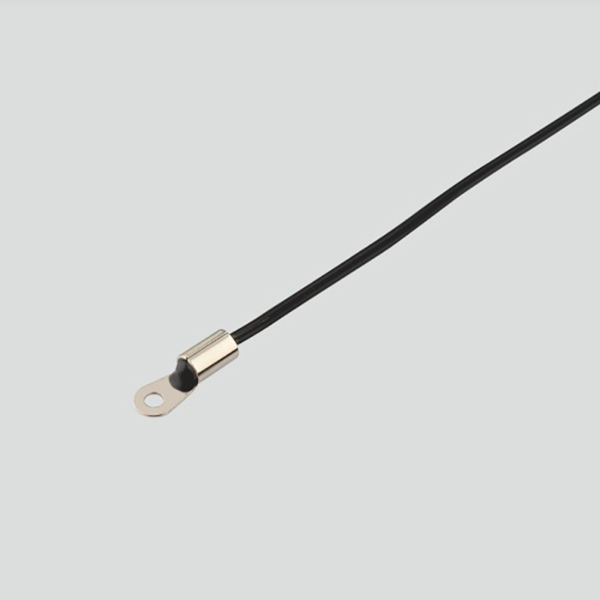

　　表面感應類型

　　用于監測表面溫度的簡單而有效的傳感器設計是MC-409可附接的傳感器。該設計包括一個薄的圓形金屬沖壓件，熱敏電阻被環氧封裝。然后可以使用環氧樹脂或其他方法將金屬沖壓附著到表面上以測量表面溫度。
