SE95是使用片上帶隙溫度傳感器和Sigma Delta模數轉換技術的溫度到數字轉換器。該器件還是一個提供過溫檢測輸出的熱檢測器。


　　SE95包含一些控制器通過2線串行I2C總線接口訪問的數據寄存器：

　　• 配置寄存器(Conf)，用于存儲設備設置，如采樣率，器件操作模式，OS操作模式，OS極性和操作系統故障排隊

　　• 溫度寄存器(Temp)存儲數字溫度讀數

　　• 設定值寄存器(Tos和Thyst)存儲可編程過熱關斷和滯后限制

　　• 存儲制造商號碼


　　SE95的識別寄存器(ID??)該器件包括一個漏極開路輸出(引腳OS)，當溫度超過編程的限制時，該輸出將被激活。有三個可選擇的邏輯地址引腳(引腳A2至A0)，以便八個器件可以連接在同一總線上，而無地址沖突。

　　SE95可以配置為不同的操作條件。它可以在正常模式下設置，以周期性地監視環境溫度，或者在關閉模式下最小化功耗。OS輸出以兩種可選模式運行：OS比較器模式和OS中斷模式。其活動狀態可以選擇為HIGH或LOW。為了激活OS輸出，定義連續故障數量的故障隊列是可編程的，也可以是設定值限制。

　　溫度寄存器始終存儲13位二進制補碼數據，溫度分辨率為0.03125攝氏度。這種高溫分辨率在精確測量熱漂移或失控的應用中特別有用。為了正常工作和與LM75A的兼容性，只能讀取11個MSB，分辨率為0.125攝氏度，以提供指定的精度。要與LM75兼容，只讀取9個MSB。

　　器件在正常工作模式下通電，OS為比較器模式，溫度閾值為80攝氏度，滯后為75攝氏度，因此可以作為獨立的恒溫器與預先定義的溫度設定點一起使用。轉換率是可編程的，默認值為10次轉換/秒。


　　SE95 主要特性：

　　• 針腳替代行業標準LM75 / LM75A

　　• 單電源供電電壓從2.8 V至5.5 V規格

　　• 小型8引腳封裝類型：SO8和TSSOP8(MSOP8)

　　• I2C總線接口，最高可達400 kHz同一總線上的器件

　　• 電源電壓從2.8 V至5.5 V

　　• 溫度范圍從55攝氏度到+125度C

　　• 提供溫度分辨率為0.03125度C的13位ADC

　　• 溫度精度為+/- 1度C從-25度C級至+100度C

　　• 可編程溫度閾值和滯后設定值關

　　• 斷模式下的電源電流為7.0 uA，用于節電功率

　　• 上電時的恒溫器獨立運行

　　• JESD22-A114的人體模型(HBM)和JESD22-A115的機身型號(MM)的ESD保護功能超過1000V。JEDEC標準JESD78超過100 mA


　　SE95 應用應用：

　　• 系統熱管理

　　• 個人電腦

　　• 電子設備

　　• 工業控制器

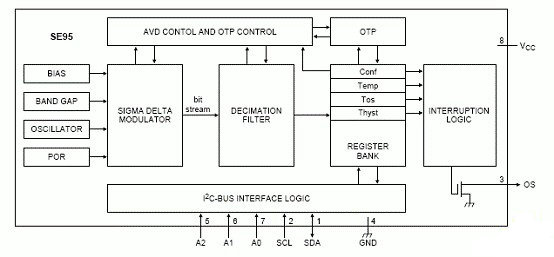

　　圖1.SE95方框圖

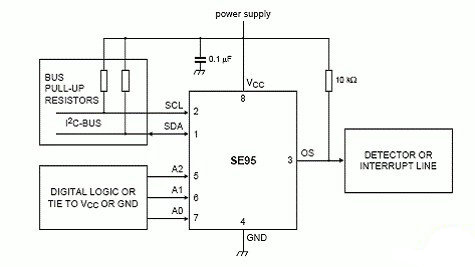

　　圖2.SE95典型應用電路
